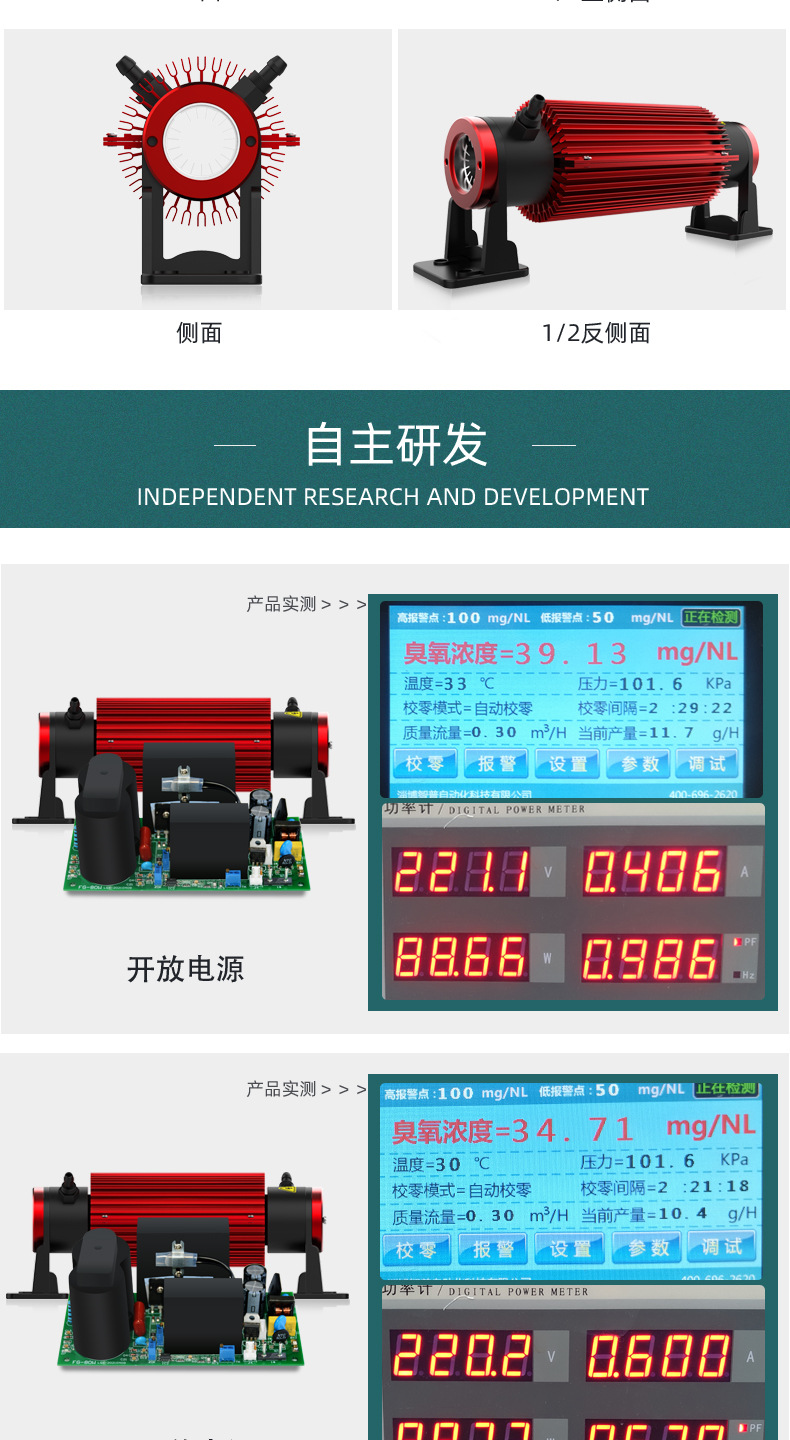

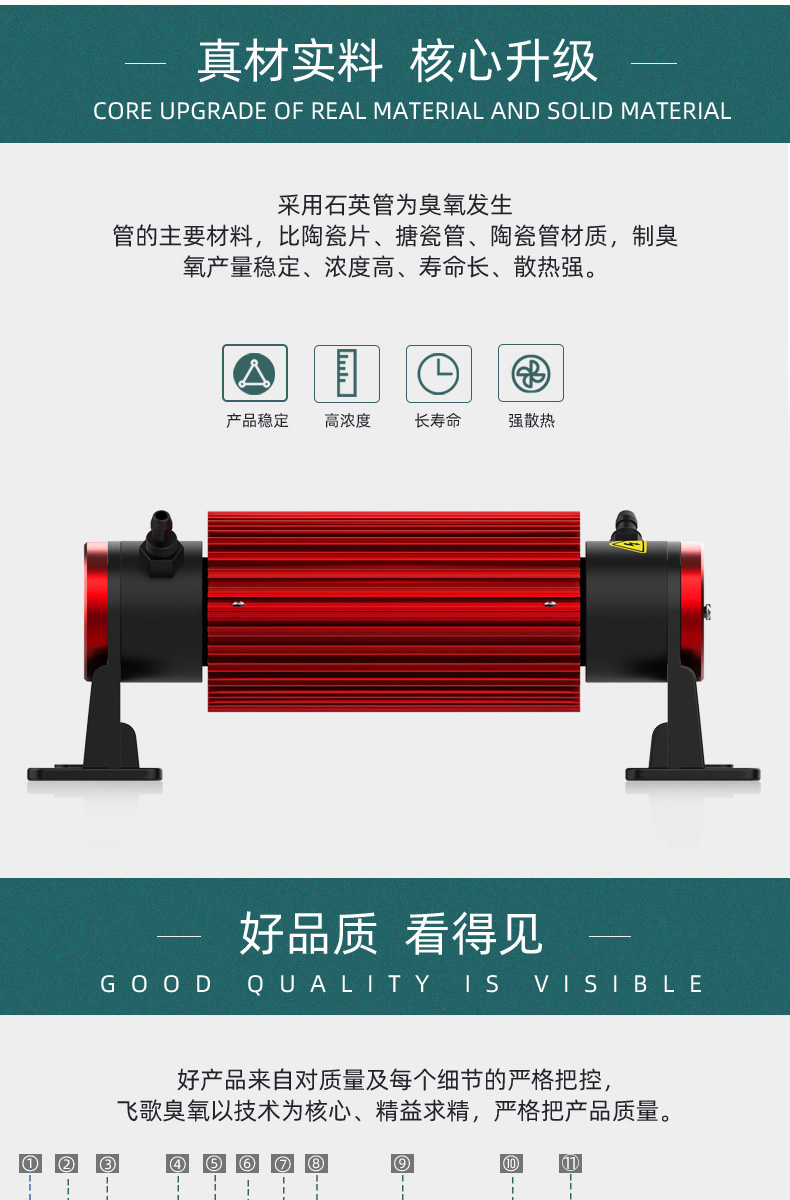

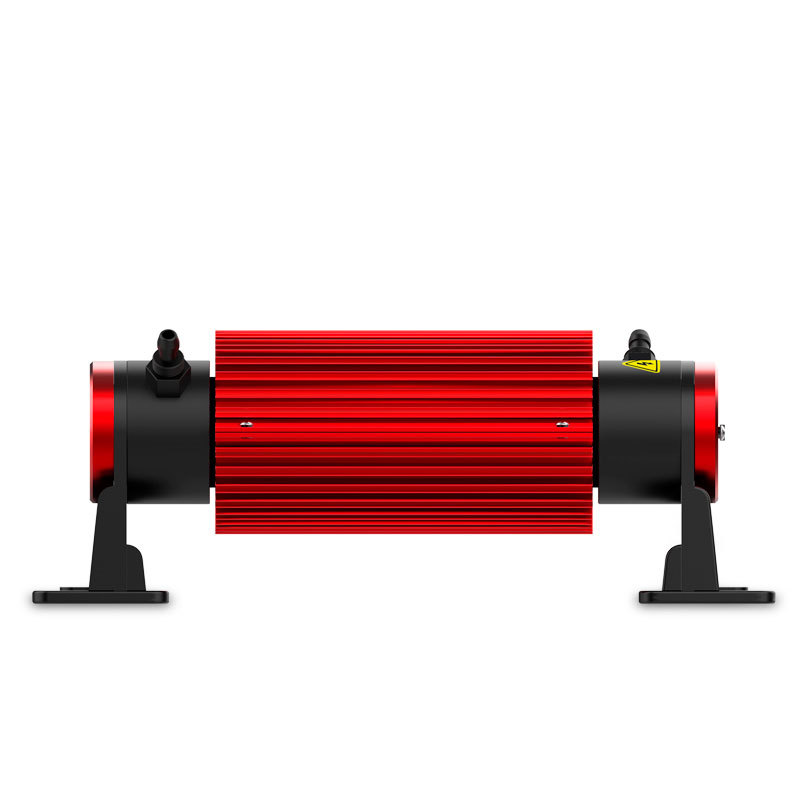

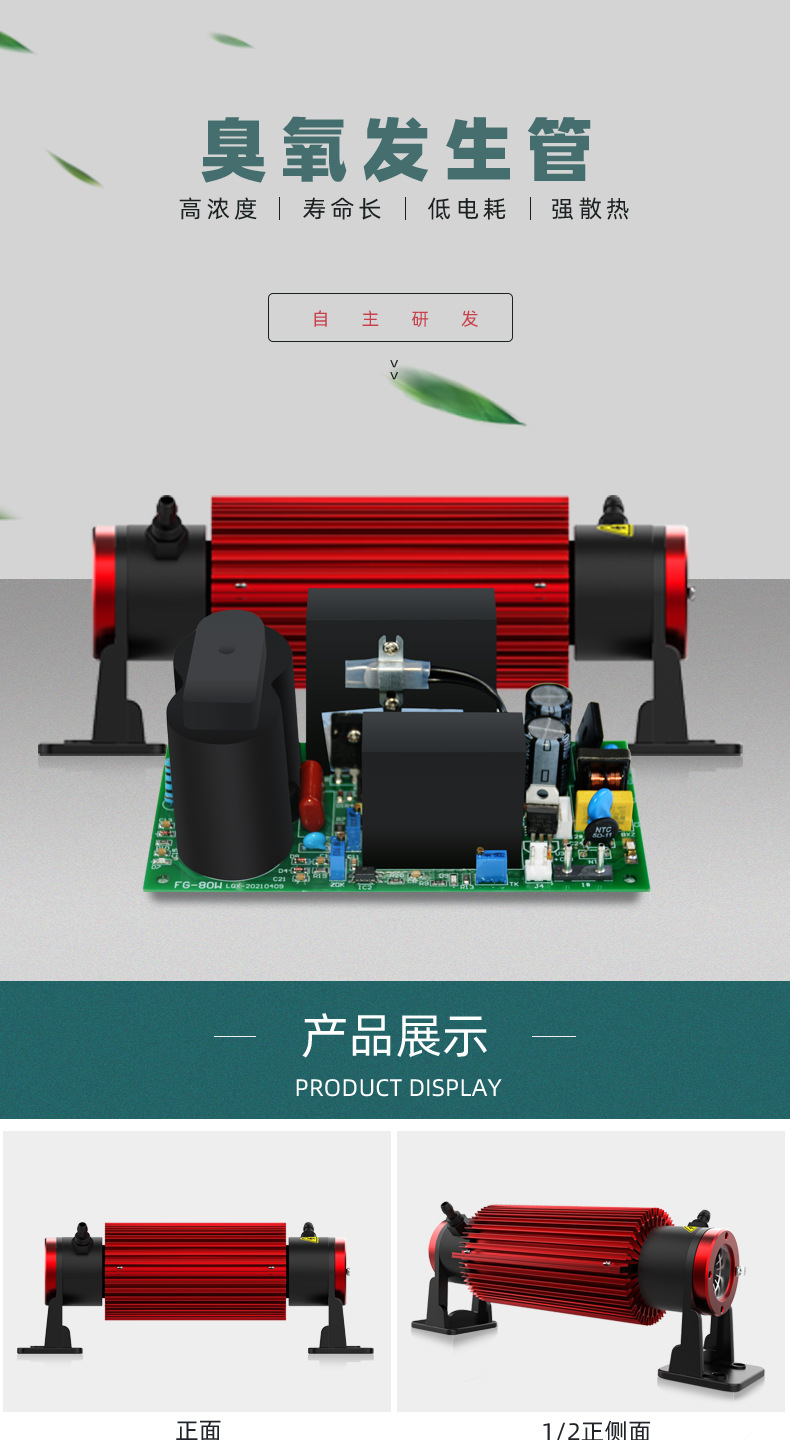

风冷型臭氧发生管（自主研发）

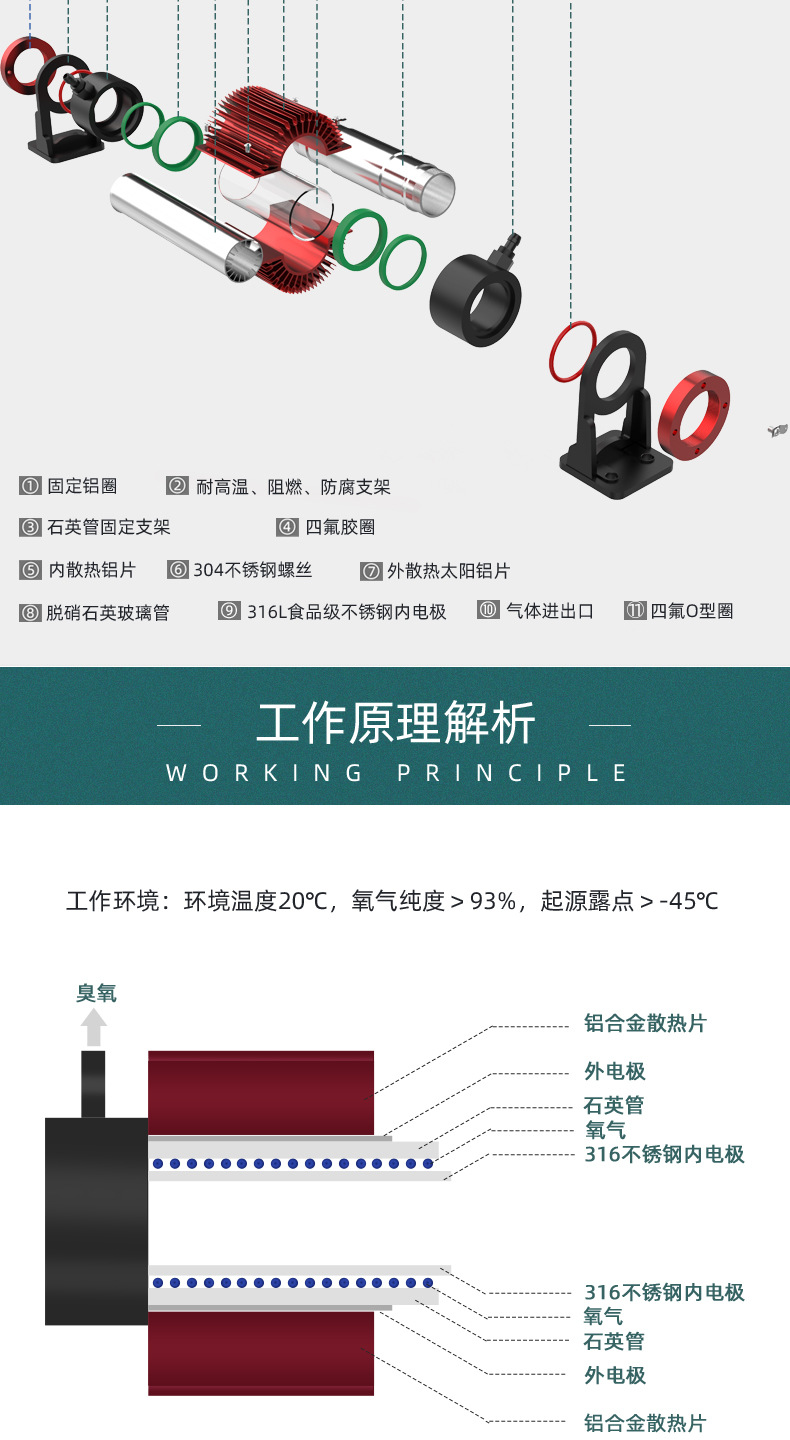

①固定铝圈
②气体进出口
③耐高温、阻燃、防腐支架
④石英管固定支架
⑤内散热铝片
⑥304不锈钢螺丝
⑦外散热太阳铝片
⑧脱石英玻璃管
⑨四氟胶圈
⑩316L食品级不锈钢内电极
①四氟0型圈
|

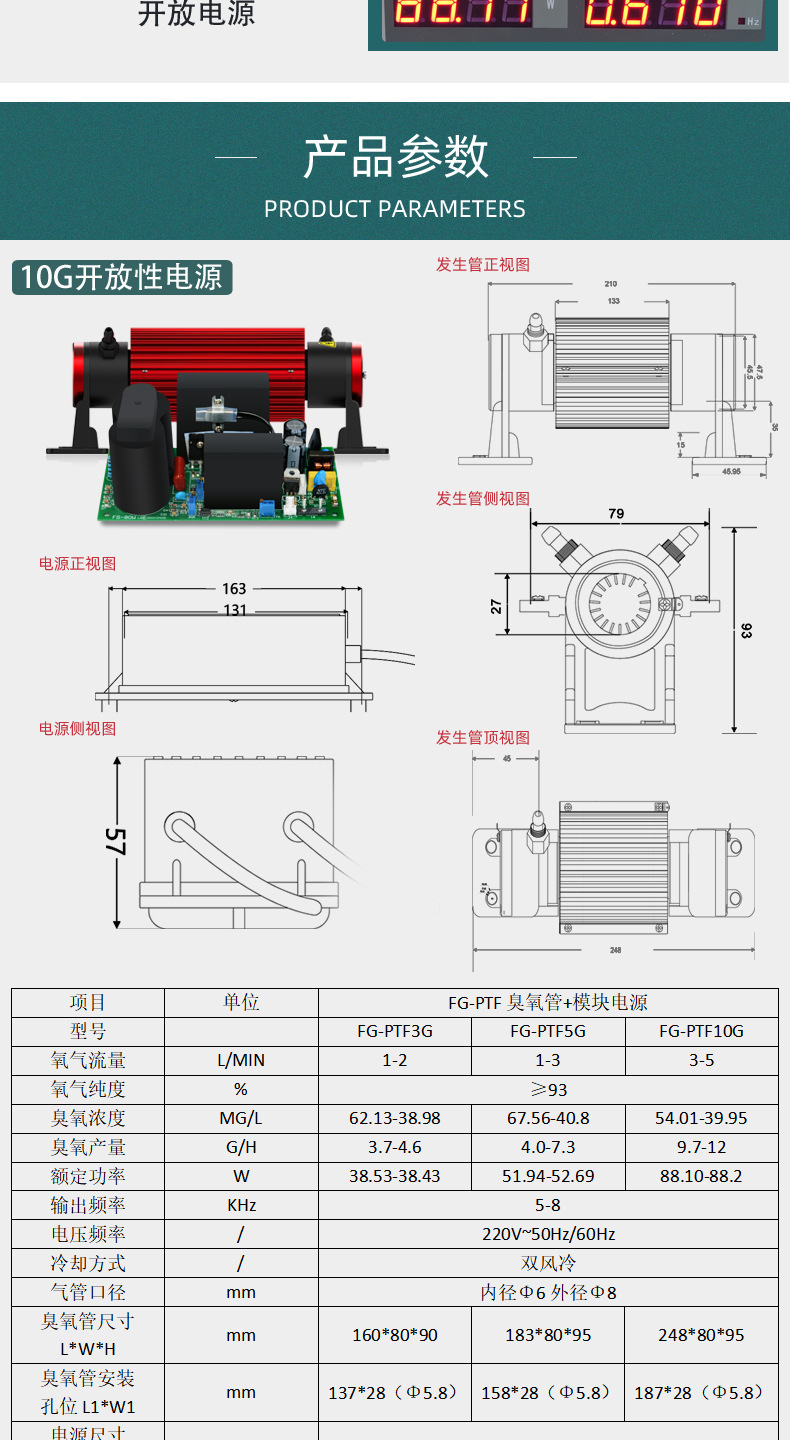

项目 |
FG-PTF 臭氧管+模块电源 |
FG-PTF 臭氧管+开放性电源 |
|||||
|
型号 |
FG-PTF3G |
FG-PTF5G |
FG-PTF10G |
FG-PTF3G |
FG-PTF5G |
FG-PTF10G |
FG-PTF15G |
|
氧气流量L/min |
1-2 |
1-3 |
3-5 |
1-2 |
1-3 |
3-5 |
3-5 |
|
氧气纯度% |
≥93 |
||||||
|
臭氧浓度MG/L |
62.13-38.98 |
67.56-40.8 |
54.01-39-95 |
43.62-32.23 |
54.89-32.44 |
49.28-35.7 |
56.56-37.41 |
|
臭氧产量G/H |
3.7-4.6 |
4.0-7.3 |
9.7-12 |
2.6-3.8 |
3.3-5.8 |
8.8-10.7 |
16.9-17.9 |
|
额定功率w |
38.53-38.43 |
51.94-52.69 |
88.10-88.2 |
36.48-35.76 |
45.95-44.59 |
88.62-90.60 |
149.3-149.6 |
|
输出频率KHz |
5-8 |
||||||
|
电源频率 |
AC220V-50Hz/60Hz |
||||||
|
冷却方式 |
双风冷 |
||||||
|
气管口径mm |
内径6；外径8 |
||||||
|
臭氧管尺寸L*W*H |
160*80*90 |
183*80*95 |
248*80*95 |
160*80*90 |
183*80*95 |
248*80*95 |
380*80*95 |
|
臭氧管安装孔位1*w1 |
137*28（5.8） |
158*28（5.8） |
187*28（5.8） |
137*28（5.8） |
158*28（5.8） |
187*28（5.8） |
284*28（5.8） |
|

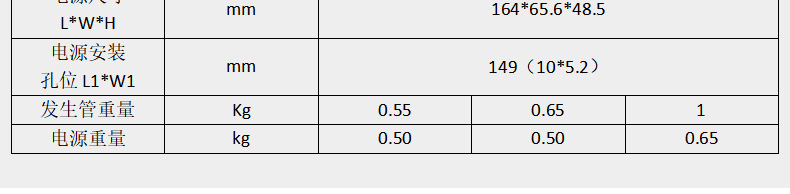

电源尺寸L*W*H |
164*65.6*48.5 |
210*86*66 |
180*80*66 |
||||
|
电源安装孔位L1*W1 |
149（10*5.2） |
192*71（4） |
172*71（4） |
||||
|
发生管重量kg |
0.55 |
0.65 |
1 |
0.55 |
0.65 |
1 |
1.3 |
|
电源重量kg |
0.50 |
0.65 |
0.7 |
0.65 |
|||
