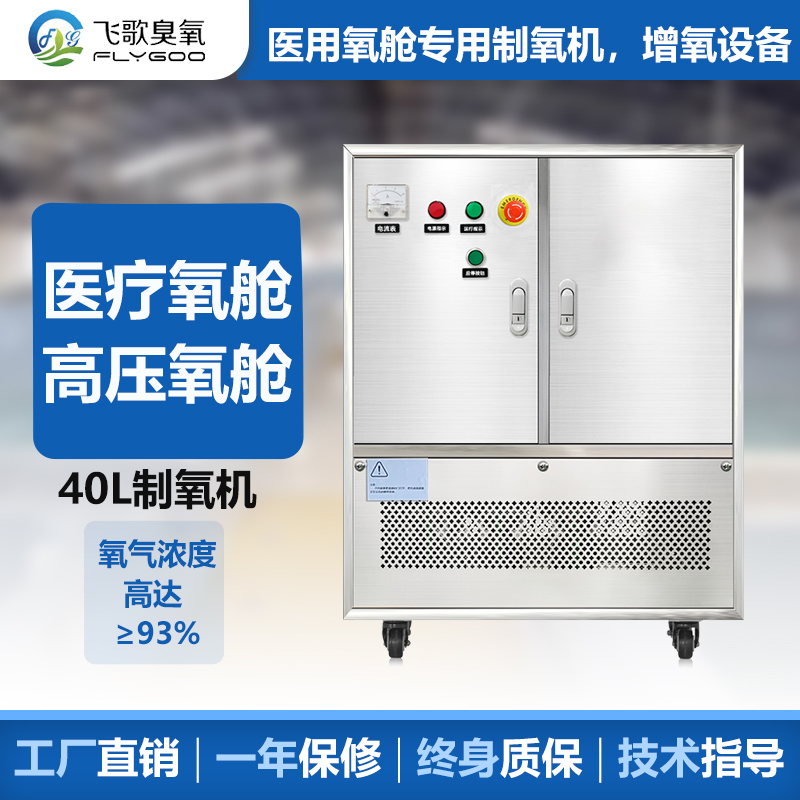

高压氧舱用制氧机设备
发布时间:2024-11-26
-
概述
-
高压氧舱用制氧机是为高压氧治疗提供高浓度氧气的关键设备。它能够从空气中提取高纯度的氧气，并将其压缩到适合高压氧舱使用的压力。这种制氧机在医疗领域发挥着重要作用，特别是对于一些需要高浓度氧疗的疾病，如一氧化碳中毒、减压病、脑损伤等的治疗。
-
工作原理
-
吸附法
-
多数高压氧舱制氧机采用分子筛吸附原理。分子筛是一种具有均匀微孔结构的材料，常用的有沸石分子筛。其内部的微孔尺寸与气体分子的大小相近，能够根据分子大小和极性等特性对气体进行选择性吸附。
-
在制氧过程中，空气被压缩后通过装有分子筛的吸附塔。由于氮气分子比氧气分子更容易被分子筛吸附，当空气流经分子筛时，氮气被吸附在微孔内，而氧气则较少被吸附而通过吸附塔，从而实现氧气的富集。为了保证制氧的连续性，通常采用双塔或多塔结构交替工作。一个塔在吸附氧气时，另一个塔进行再生。再生过程是通过降低压力、冲洗等方式将吸附的氮气排出，恢复分子筛的吸附能力。
-
膜分离法（较少用于高压氧舱制氧）
-
利用气体通过高分子膜时的渗透速率差异来分离氧气和氮气。不同气体在膜中的渗透系数不同，氧气的渗透速率相对氮气较快。当空气在一定压力下通过膜组件时，氧气优先透过膜，在膜的一侧富集，从而实现氧气的分离。不过，这种方法制取的氧气纯度相对较低，一般不适用于高压氧舱对高纯度氧气的要求，但在一些对氧气纯度要求不高的辅助场合可能会有应用。
-
主要组成部分
-
空气预处理单元
-
空气压缩机：负责将外界空气吸入并压缩到一定压力，为后续的制氧过程提供稳定的气源。例如，它可以将常压空气压缩到 0.5 - 0.8MPa 左右的压力，确保空气能够顺利通过分子筛吸附塔等部件。
-
空气过滤器：去除空气中的尘埃、微粒、水分和油雾等杂质。通常包括初效、中效和高效过滤器。初效过滤器可以过滤较大的颗粒，如灰尘和毛发；中效过滤器能拦截中等大小的微粒；高效过滤器则用于去除微小的颗粒和细菌，保证进入制氧单元的空气纯净度，防止杂质对分子筛等部件造成损害。
-
冷干机（冷冻式干燥机）：降低压缩空气的温度，使其中的水蒸气凝结成液态水并排出。这是因为过多的水分会影响分子筛的吸附性能和寿命。冷干机通过制冷系统将空气冷却到露点温度以下，使水蒸气在冷凝器中凝结，然后通过排水装置将水排出，使空气达到合适的干燥度。
-
制氧单元
-
吸附塔（双塔或多塔）：是制氧的核心部件，内部装有分子筛。如前所述，空气在通过吸附塔时，氮气被吸附，氧气通过。双塔结构的吸附塔可以交替工作，保证氧气的连续生产。例如，当一个吸附塔处于吸附阶段时，另一个吸附塔进行再生，通过控制阀门的切换来实现循环工作。
-
阀门与管道系统：用于控制空气和氧气的流向、流量以及吸附塔之间的切换。这些阀门需要具有高精度和高可靠性，以确保制氧过程的精确控制。管道系统则要保证良好的密封性，防止气体泄漏，并且要能够承受一定的压力。
-
氧气增压与储存单元
-
氧气压缩机：将制氧单元产生的氧气进一步压缩到高压氧舱所需的压力。一般高压氧舱的治疗压力在 0.2 - 0.25MPa 左右，氧气压缩机需要将氧气从较低的压力提升到这个压力范围。其内部的活塞、气缸等部件需要采用特殊的材料和设计，以确保安全地压缩氧气，避免发生燃烧或爆炸等危险。
-
氧气储罐：用于储存压缩后的氧气，起到缓冲和调节氧气供应的作用。它可以在制氧机产量波动或者高压氧舱氧气需求突然变化时，提供稳定的氧气供应。氧气储罐是压力容器，需要按照严格的标准进行设计、制造和检验，确保其安全可靠。
-
控制系统与监测系统
-
控制系统：实现对整个制氧机的自动化控制，包括空气压缩机、吸附塔切换、氧气压缩机等设备的启停、运行参数的调节等。通过预设的程序和算法，控制系统可以根据高压氧舱的氧气需求自动调整制氧机的工作状态，保证氧气的稳定供应。
-
监测系统：主要包括氧气浓度监测仪、压力传感器、流量传感器等。氧气浓度监测仪实时检测制氧机输出的氧气纯度，确保氧气浓度符合高压氧舱治疗的要求（一般要求氧气纯度在 99% 以上）；压力传感器监测各关键部位的压力，如空气压缩机出口压力、氧气储罐压力等，保证压力在安全范围内；流量传感器则测量氧气的流量，以便精确控制进入高压氧舱的氧气量。
-
性能特点与优势
-
高纯度氧气输出：能够提供纯度高达 99% 以上的氧气，满足高压氧舱治疗对高浓度氧气的需求，保证治疗效果。
-
稳定的氧气供应：通过氧气储罐和合理的控制系统，制氧机可以在各种工况下提供稳定的氧气流量和压力，避免因氧气供应不足或波动对患者治疗造成影响。
-
安全可靠：配备完善的安全装置，如压力安全阀、氧气浓度超限报警等。压力安全阀可以在压力过高时自动开启，释放压力，防止设备损坏和安全事故；氧气浓度超限报警则可以在氧气纯度不符合要求时及时提醒操作人员进行处理。
-
自动化程度高：具有自动化的运行模式和监控系统，减少了人工操作的繁琐和误差，提高了工作效率和设备运行的稳定性。
-
应用场景与注意事项
-
应用场景：主要应用于医院的高压氧舱治疗中心，为患有各种缺氧性疾病的患者提供高浓度氧气。如一氧化碳中毒患者，通过高压氧舱和高纯度氧气的治疗，可以加速一氧化碳的排出，改善脑组织的缺氧状态；对于脑外伤、脑血管疾病等引起的脑缺氧，高压氧治疗也有助于促进神经功能的恢复。
-
注意事项：制氧机的安装环境需要通风良好，避免氧气积聚引发危险。同时，要定期对设备进行维护和保养，包括更换空气过滤器、检查分子筛的性能、校验监测仪器等。在操作过程中，需要严格按照操作规程进行，确保设备的安全运行和患者的治疗安全。
